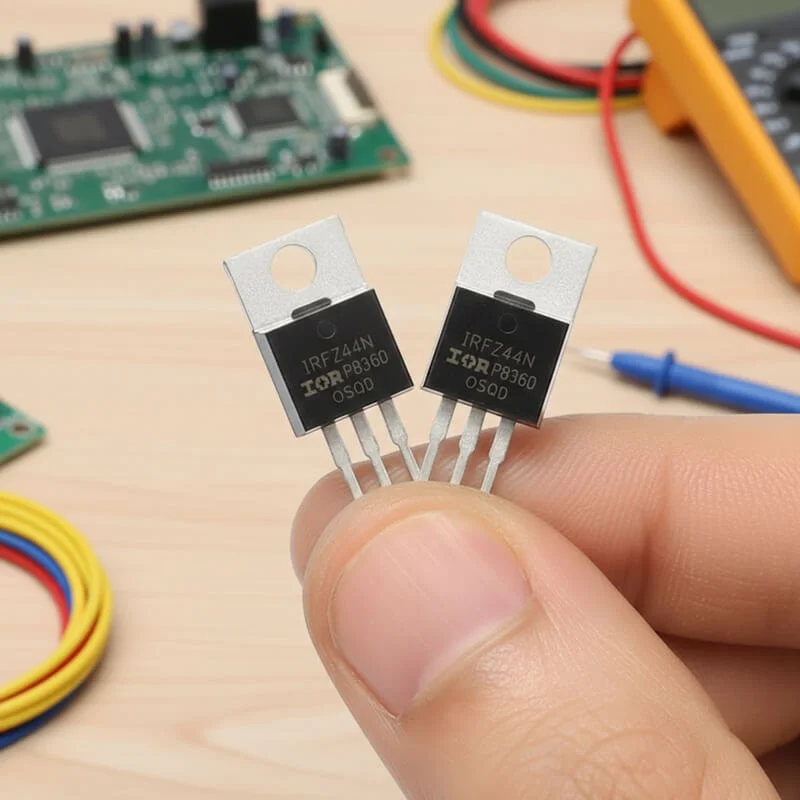

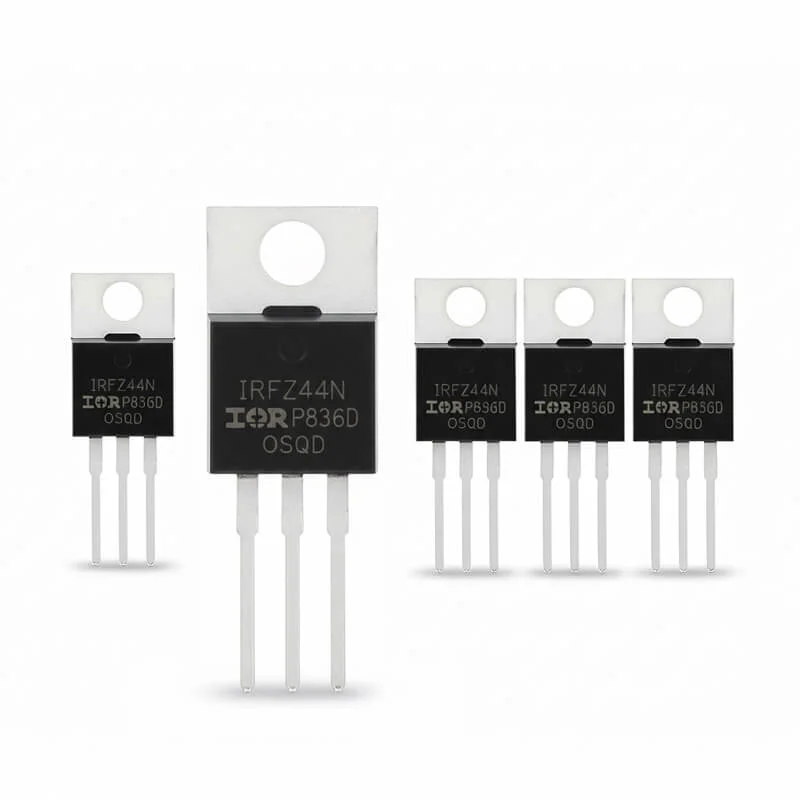

IRFZ44N N-Channel MOSFET Transistor: الحل الأمثل لتطبيقات التبديل والتحكم بالطاقة
IRFZ44N هو ترانزستور MOSFET قناة N ذو أداء عالي، مصمم خصيصًا للتطبيقات التي تتطلب سرعة تبديل عالية وإدارة طاقة فعالة. هذا المكون الإلكتروني مثالي لاستخدامه في مجموعة واسعة من الأجهزة والدوائر الإلكترونية، بما في ذلك وحدات التحكم في المحركات، وأنظمة الطاقة، والمحولات DC-DC، كما انه يصلح بديل 50N06 وسوف يعمل الموسفت بدون اي مشاكل

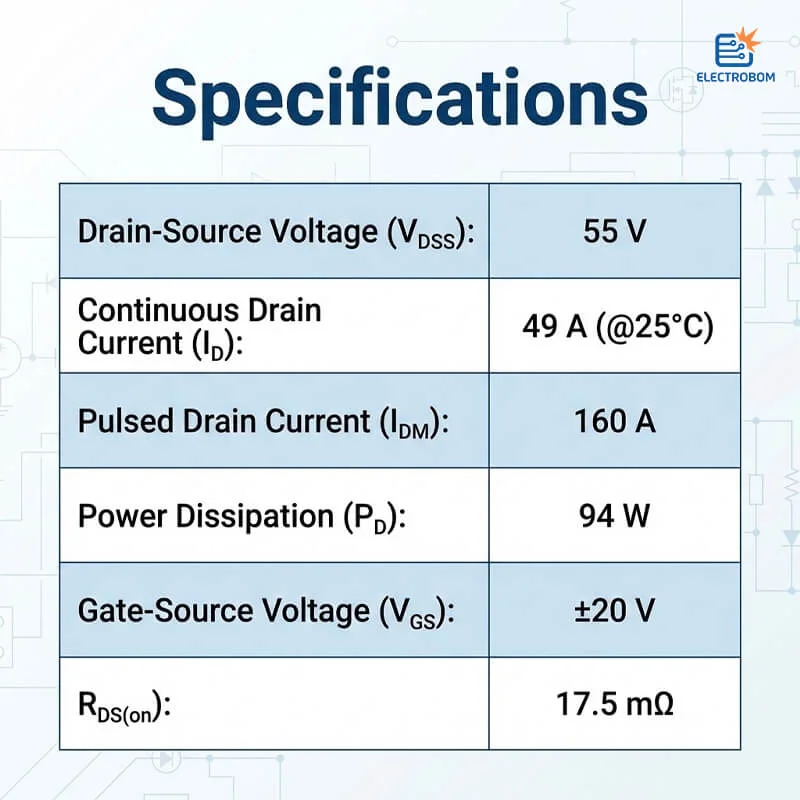

المواصفات الفنية

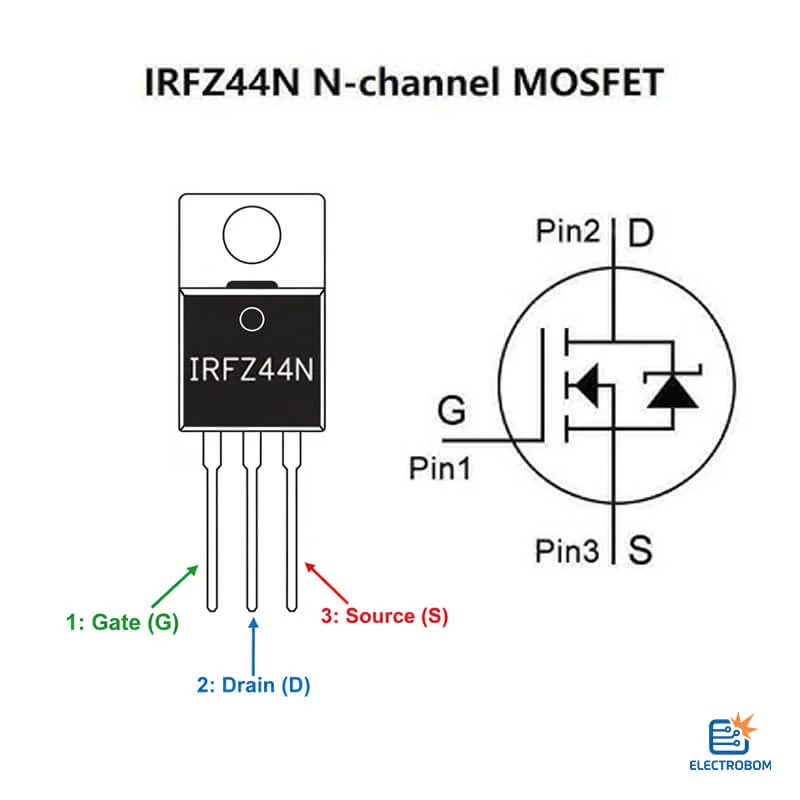

نوع: ترانزستور MOSFET قناة N

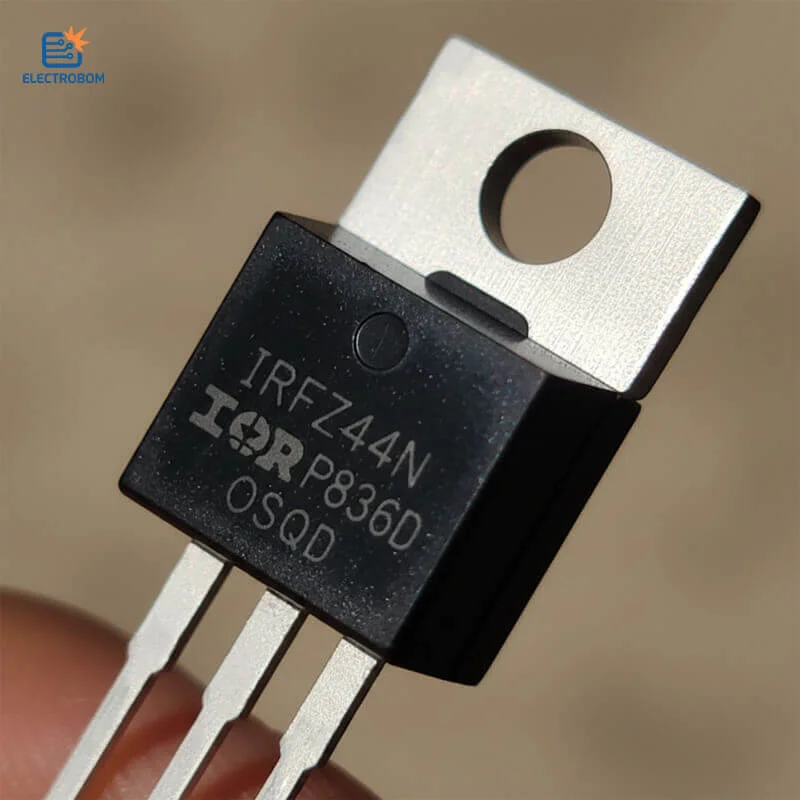

الموديل: IRFZ44N
جهد المصرف-المصدر (Vds): 55 فولت
جهد البوابة-المصدر (Vgs): ±20 فولت
التيار المستمر للمصرف (Id): 49 أمبير (عند 25 درجة مئوية)
التيار النبضي للمصرف (Id, pulse): 160 أمبير
تبديد الطاقة (Pd): 94 واط
المقاومة بين المصرف والمصدر (Rds(on)): 17.5 ملي أوم (عند Vgs = 10 فولت، Id = 20 أمبير)
جهد العتبة (Vgs(th)): 2.0 - 4.0 فولت
شحنة البوابة (Qg): 67 نانو كولوم (عند Vgs = 10 فولت)
نطاق درجة الحرارة التشغيلية: -55 إلى +175 درجة مئوية

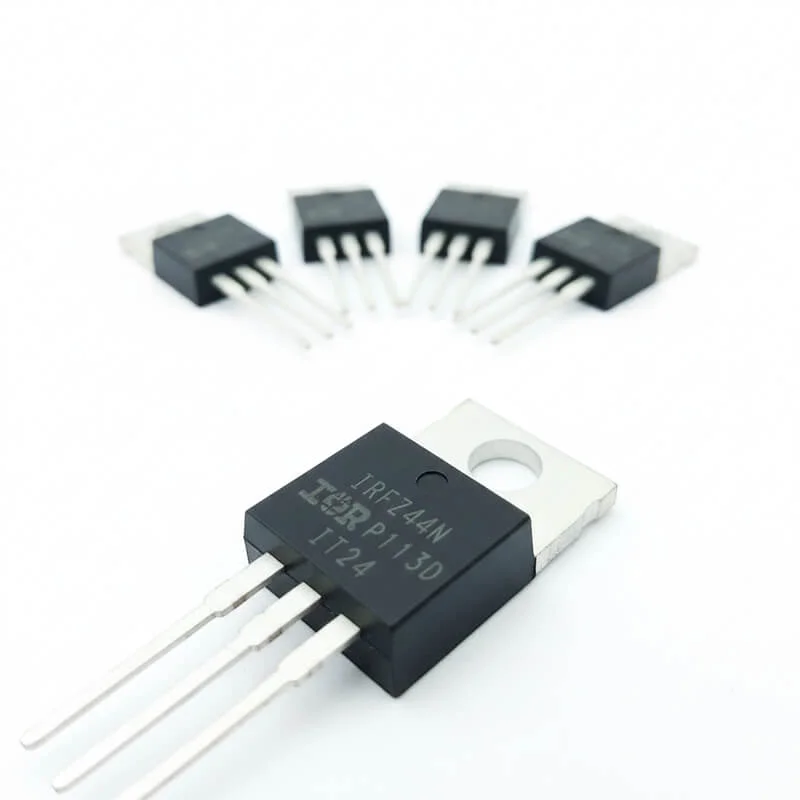

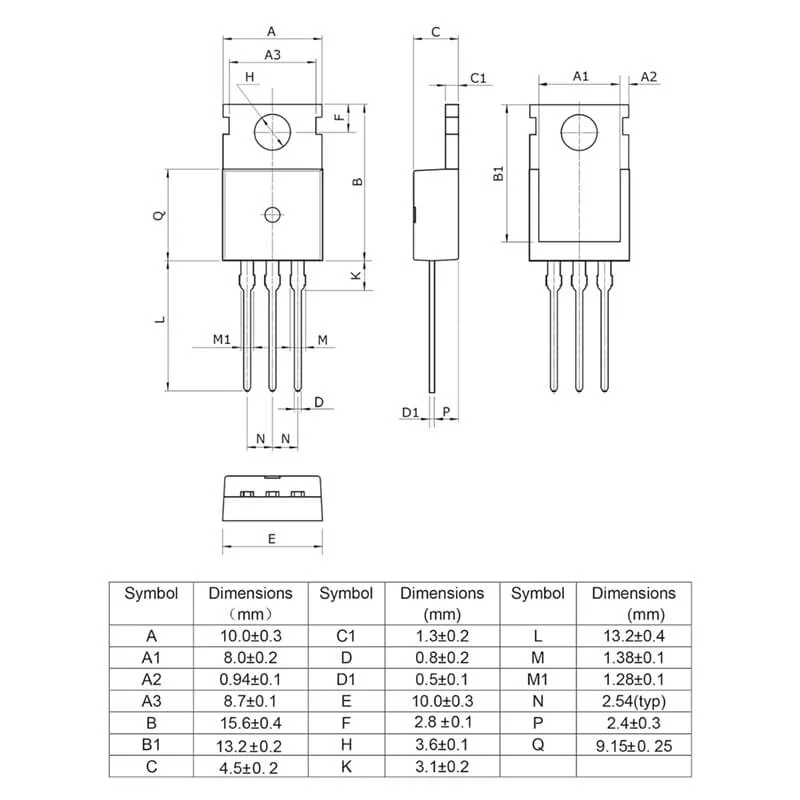

نوع العبوة: TO-220

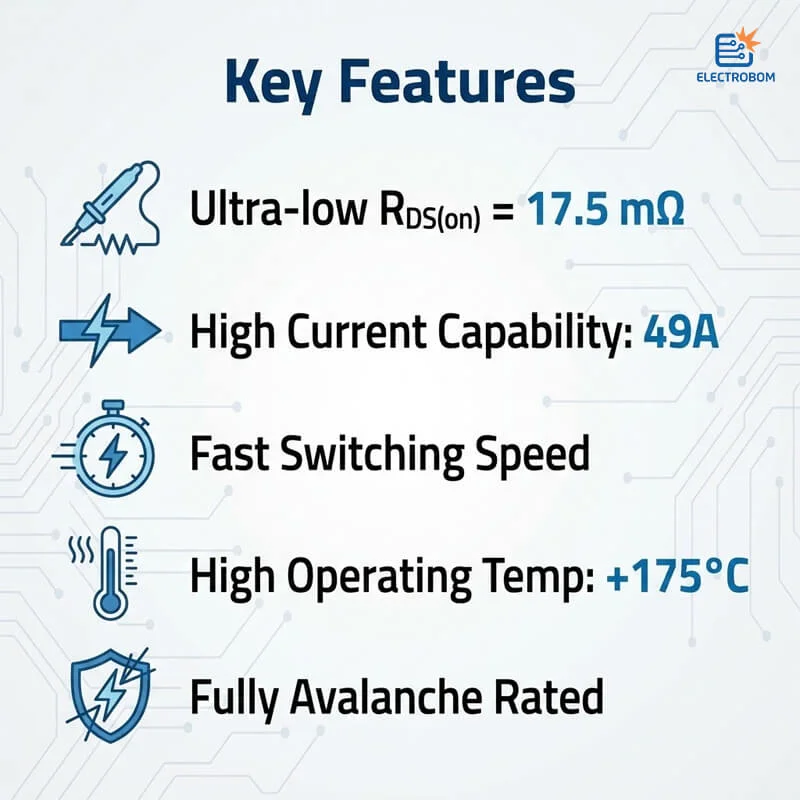

الميزات الرئيسية
قدرة تيار عالية: يتعامل مع تيار مصرف مستمر يصل إلى 49 أمبير.
مقاومة منخفضة عند التشغيل: يضمن فقد طاقة منخفض وكفاءة عالية.
سرعة تبديل عالية: مناسب للتطبيقات عالية السرعة.
تصميم قوي: تبديد طاقة عالي ونطاق درجة حرارة تشغيل واسع.
تطبيقات متنوعة: مثالي لإدارة الطاقة، والتحكم في المحركات، ودوائر التبديل.

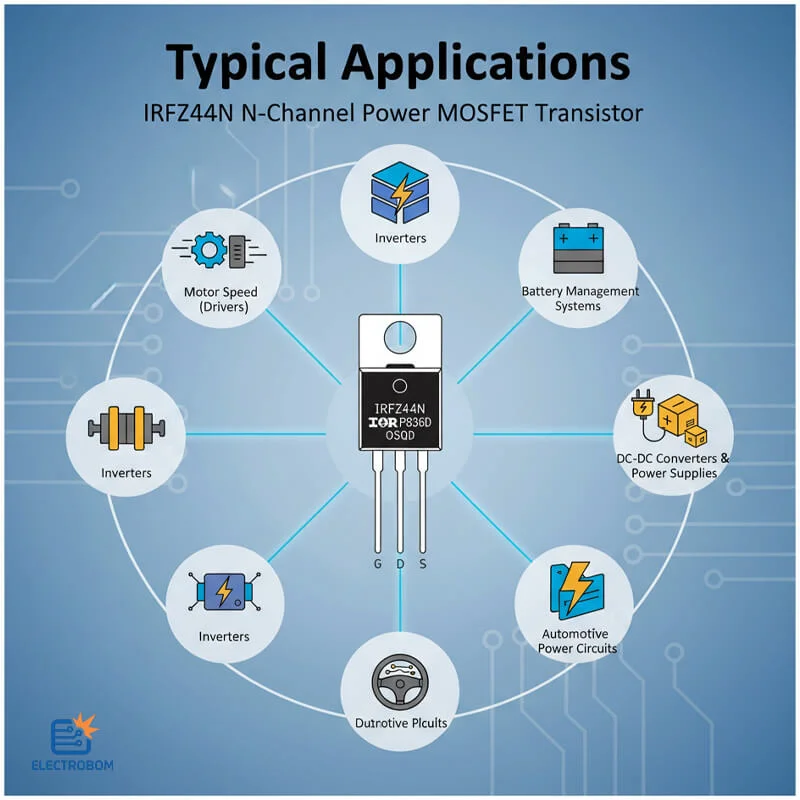

التطبيقات النموذجية
محولات DC-DC
وحدات التحكم في المحركات
أنظمة الطاقة
أنظمة إدارة البطارية
تبديل الحمل
عاكسات التيار
بفضل قدرته العالية على التيار والتبديل السريع، بالإضافة إلى تصميمه القوي، يعد IRFZ44N MOSFET قناة N خيارًا موثوقًا وفعالًا لتطبيقات التبديل والتحكم بالطاقة العالية، مما يوفر أداءً قويًا وسهولة التكامل في مختلف المشاريع الإلكترونية.
