آيسي إشارة رسيفر S8036 – بديل احترافي لإمداد طاقة LNB وأجهزة الاستقبال في الرسيفر الميني | S8036 LNB Power Supply
20ج.م
0 من 5 نجوم
آيسي إشارة الرسيفر S8036 هو المكون المسؤول عن معالجة ورفع الجهد في دائرة الإشارة داخل الرسيفر، وخاصة في الأجهزة الميني والرسيفرات HD. يعتبر هذا الآيسي حلاً مثاليًا عند البحث عن بديل آيسي S8036 في حال تلفه أو ضعف الإشارة.
يُستخدم هذا المكون عادةً لمعالجة سبب عدم ظهور الإشارة في الرسيفر، حيث يقوم بدور أساسي في إرسال الطاقة إلى وحدة الـ LNB في طبق الاستقبال.
مصمم خصيصاً لتطبيقات أجهزة الاستقبال الفضائي (Satellite Receivers)، وأنظمة التلفاز الفضائي (Sat-TV). يجمع بين محوّل BOOST ومُنظِّم خطي منخفض الضوضاء، بالإضافة إلى دائرة حقن النغمة (TONE Injection) لتوفير تغذية مستقرة وعالية الجودة لمحولات LNB في أطباق الاستقبال أو صناديق التوزيع (Multi-switch).

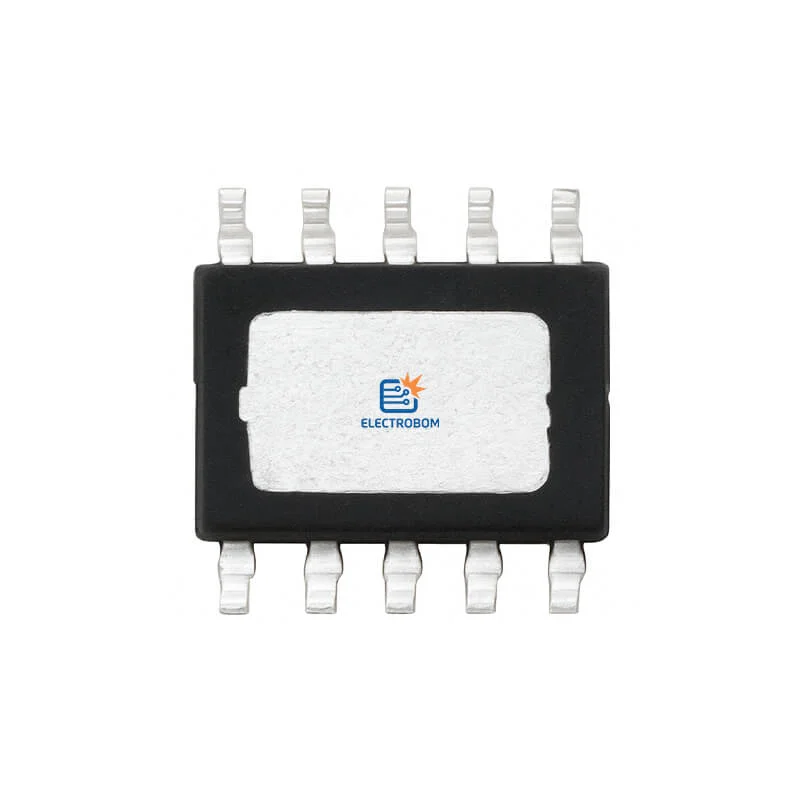

يدعم المكون جهدين قياسيين 14V و19V، مع قدرة على إرسال إشارة 22kHz متوافقة مع بروتوكول DiSEqC 1.x للتحكم في الأجهزة الطرفية. يأتي بتصميم مدمج بحزمة ESOP8، مما يتيح أداءً موثوقاً مع عدد قليل من المكونات الخارجية
المواصفات الفنية
- النوع: آيسي إشارة رسيفر (Voltage LNB Regulator IC)

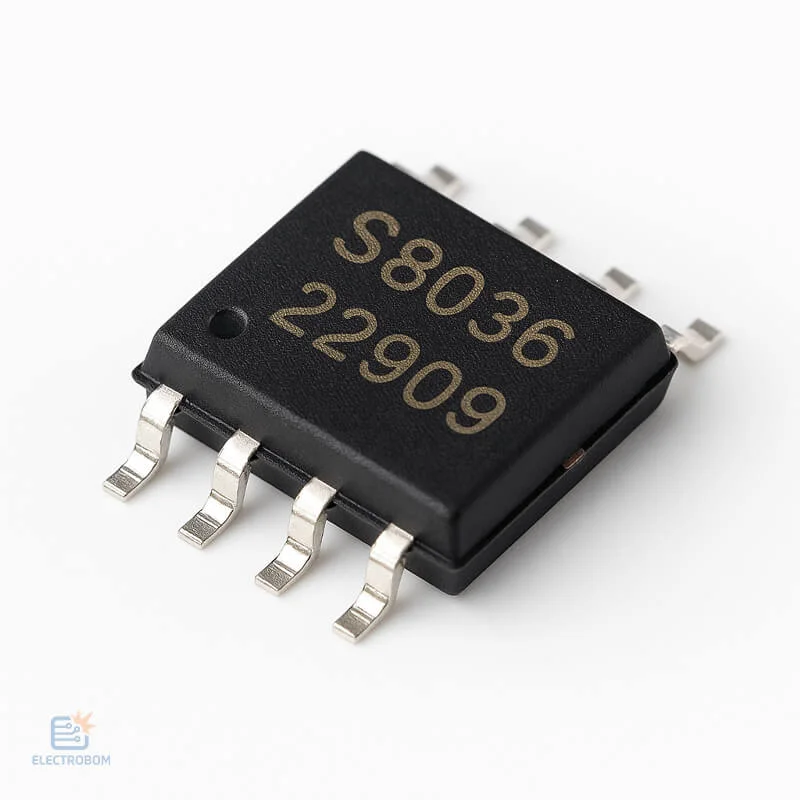

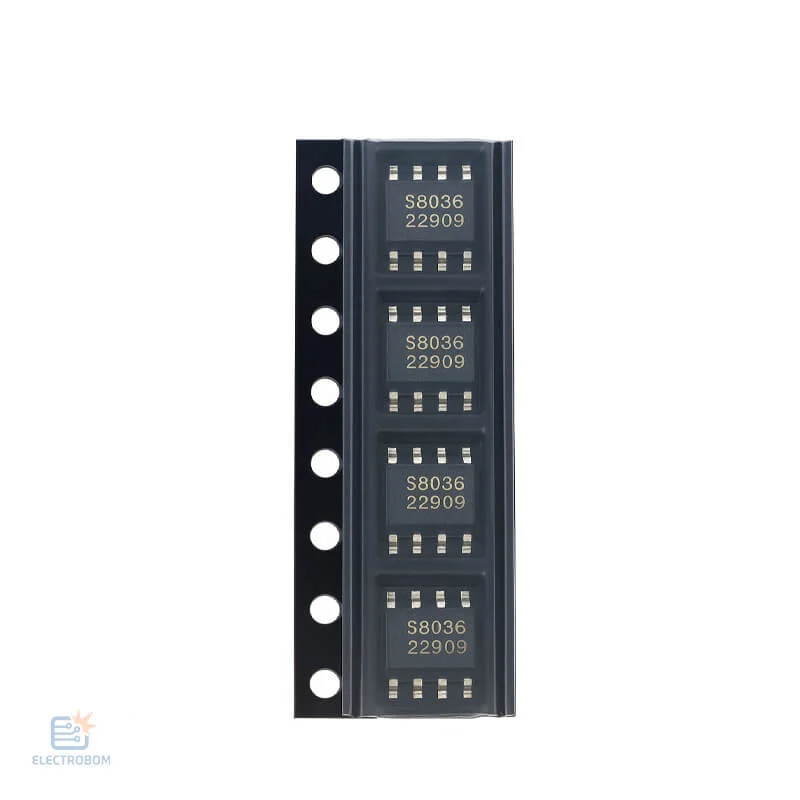

- الموديل: S8036
- الحزمة: SOP-8 / TSSOP-8

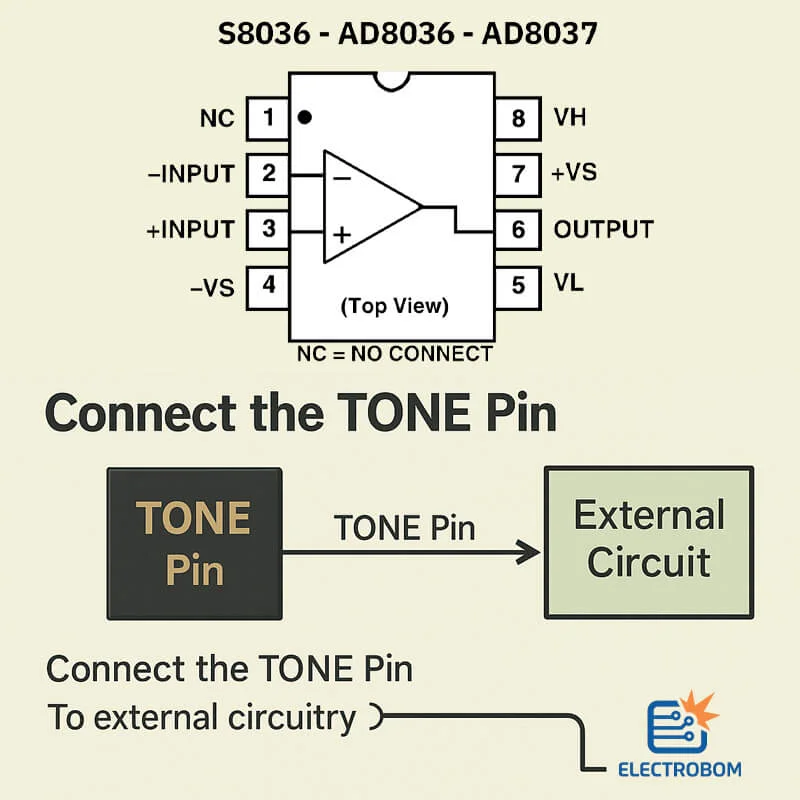

- عدد الدبابيس: 8 (4 على كل جانب)
- الاستخدام: رفع الجهد في دائرة إشارة الرسيفر
- التوافق: يدعم أغلب أنواع الرسيفرات الميني وHD
- ضوضاء منخفضة (40mV@20MHz BWL) لحماية حساسية التونر وLNA.
- دعم جهدين 14V و19V وفق المعايير الشائعة.
- إشارة 22kHz مع انتقال سريع (10μs T-rise/T-fall) لضوضاء أقل.
- متوافق مع مدخلات منطقية 5.0V، 3.3V، 2.5V، 1.8V.
لمزيد من التفاصيل الفنية يمكن الرجوع إلى S8036 Datasheet.
الاستخدامات
- إصلاح أعطال عدم ظهور الإشارة في الرسيفر.
- استبدال الآيسي التالف في دوائر رفع الجهد الخاصة بالـ LNB.
- مناسب لورش صيانة الرسيفرات والأجهزة الرقمية.
- يستخدم في صيانة أيسيهات إشارة رسيفر HD.
- أجهزة استقبال الأقمار الصناعية المنزلية والمهنية.
- بطاقات واجهة SAT-OC.
- أنظمة توزيع الإشارة عبر Multi-switch.
